SIG: Fonctionnalités essentielles
Présentation des données simplifiées
Les données
-
Système de projection: EPSG: 27573
-
Format shp d’ESRI: glisser-coller le fichier portant cette extension

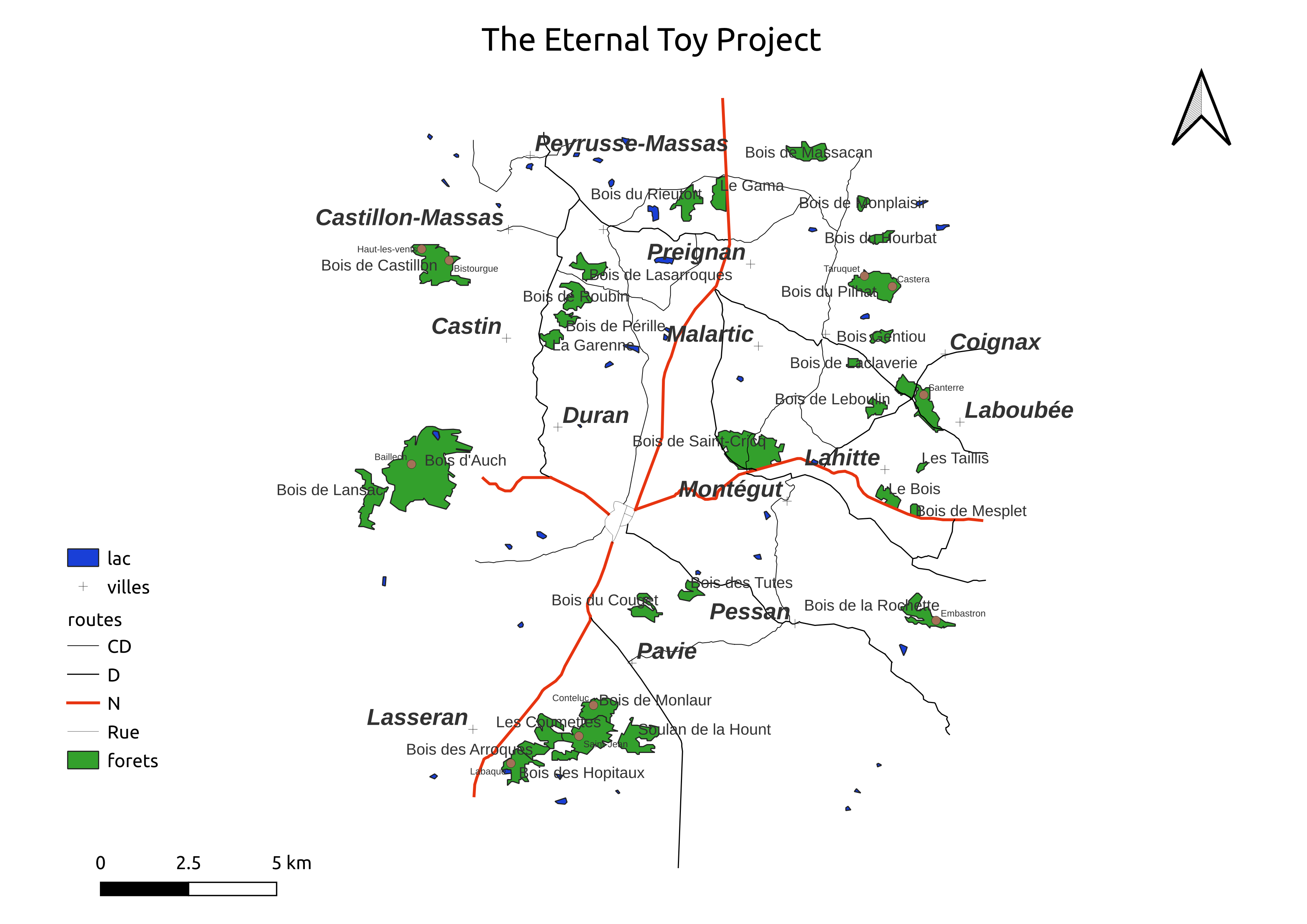

- villes, routes, lac, forets
-

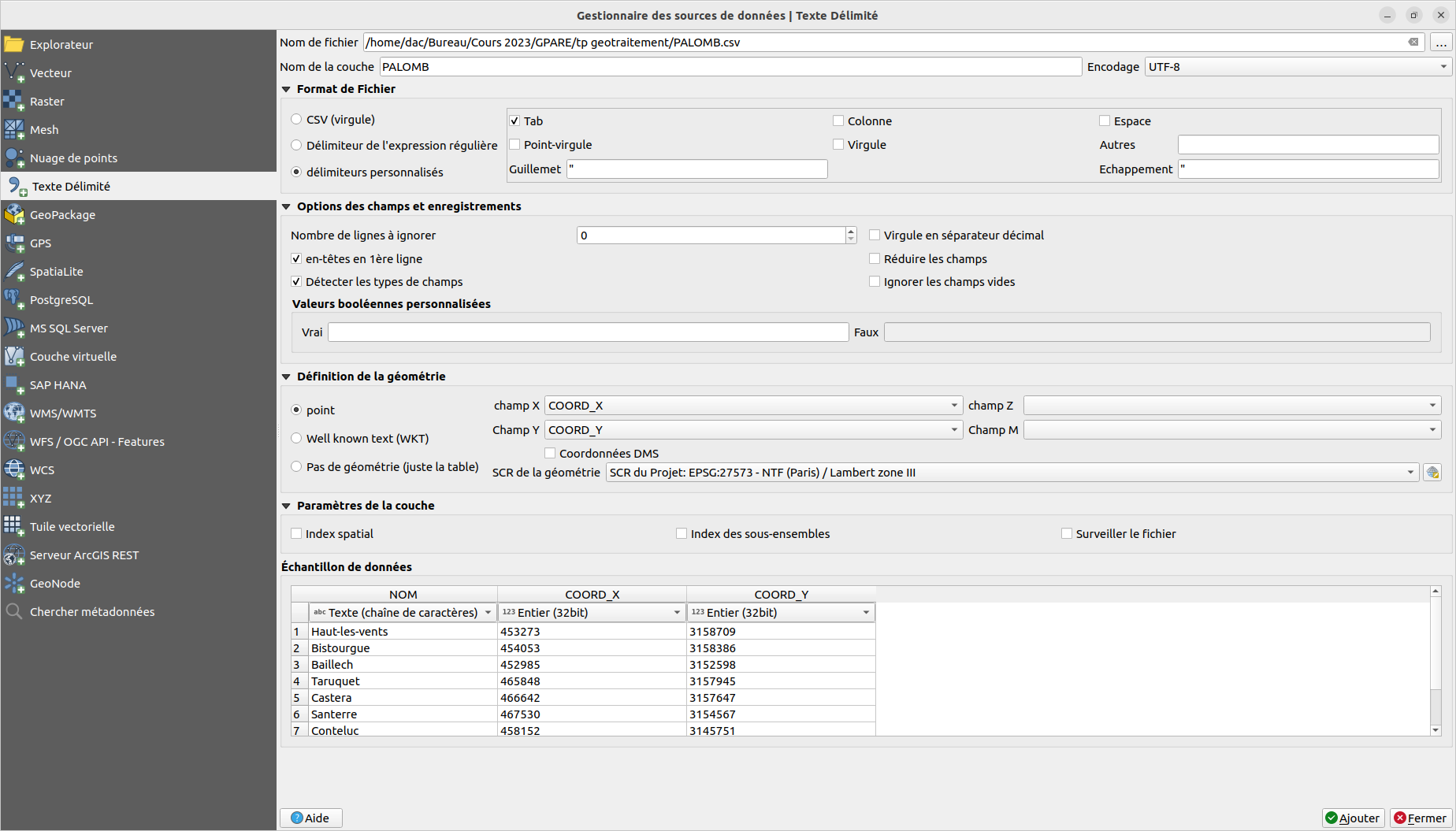

Géométries au format texte (csv): Menu Couche $\rightarrow$ Ajouter $\rightarrow$Import texte délimité\

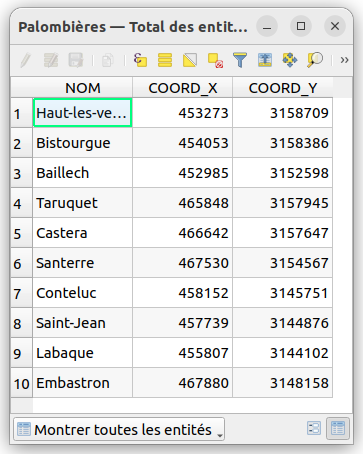

- PALOMB
-
Table non géométrique

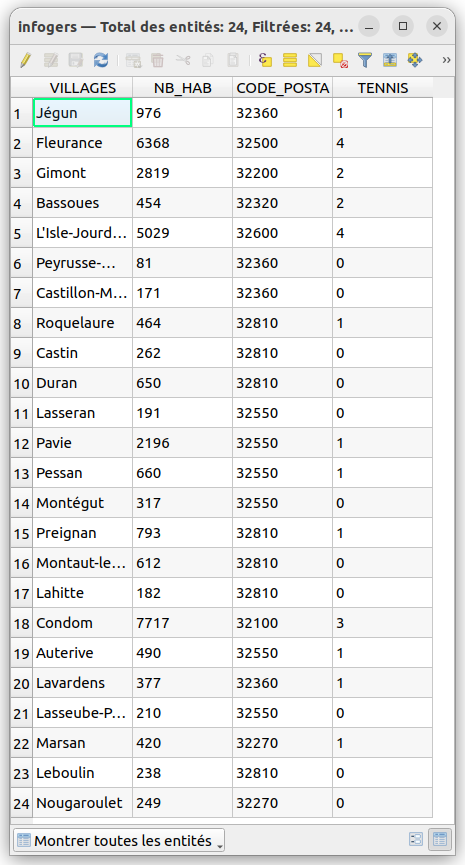

- infogers
$\rightarrow$ Les attributs sont aussi fondamentaux que les géométries
Sélections
Attributaire
La sélection attributaire
-

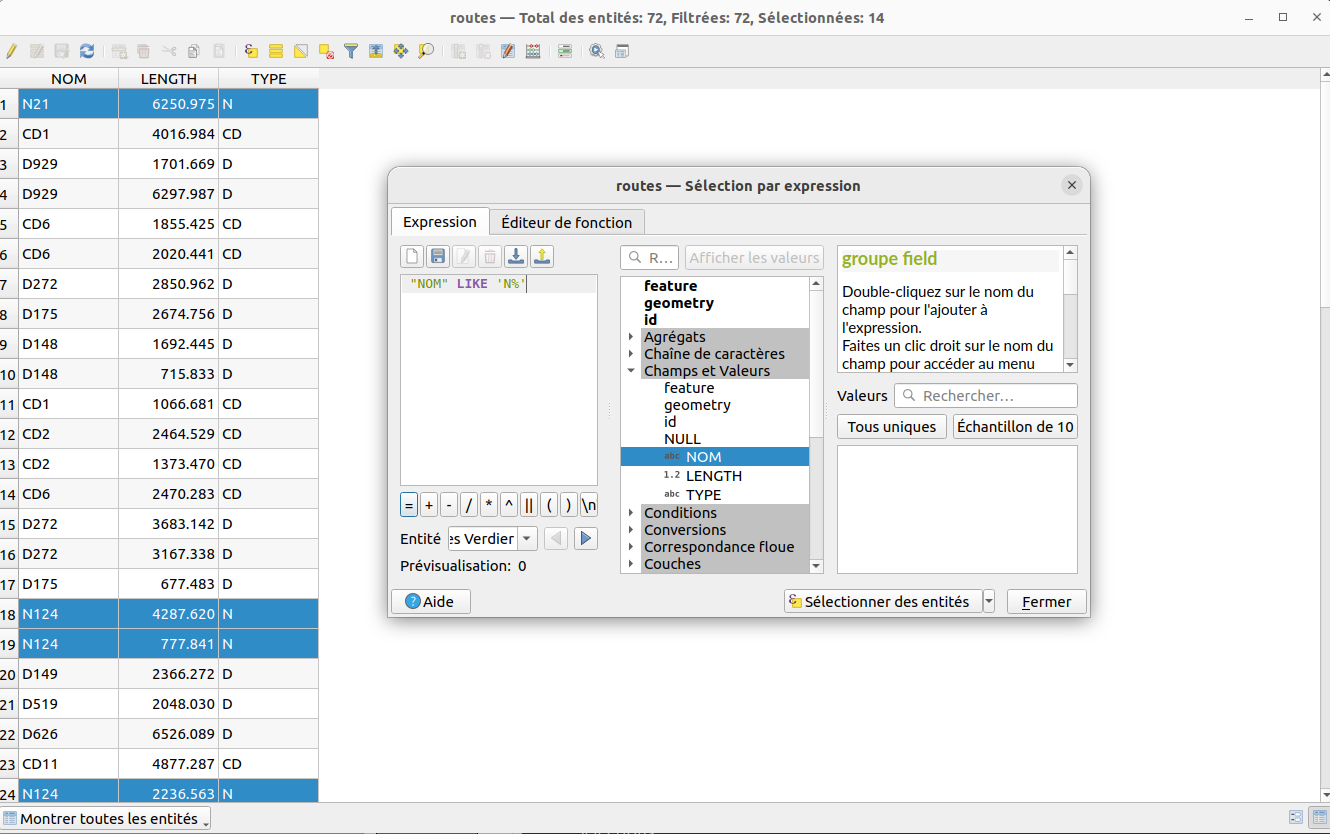

Sélection attributaire: Au sein de la table attributaire. Expression plus ou moins complexe
-
$\rightarrow$ Routes commençant par ‘N’
Par localisation
La sélection par localisation
-
Attention: même SRID
-

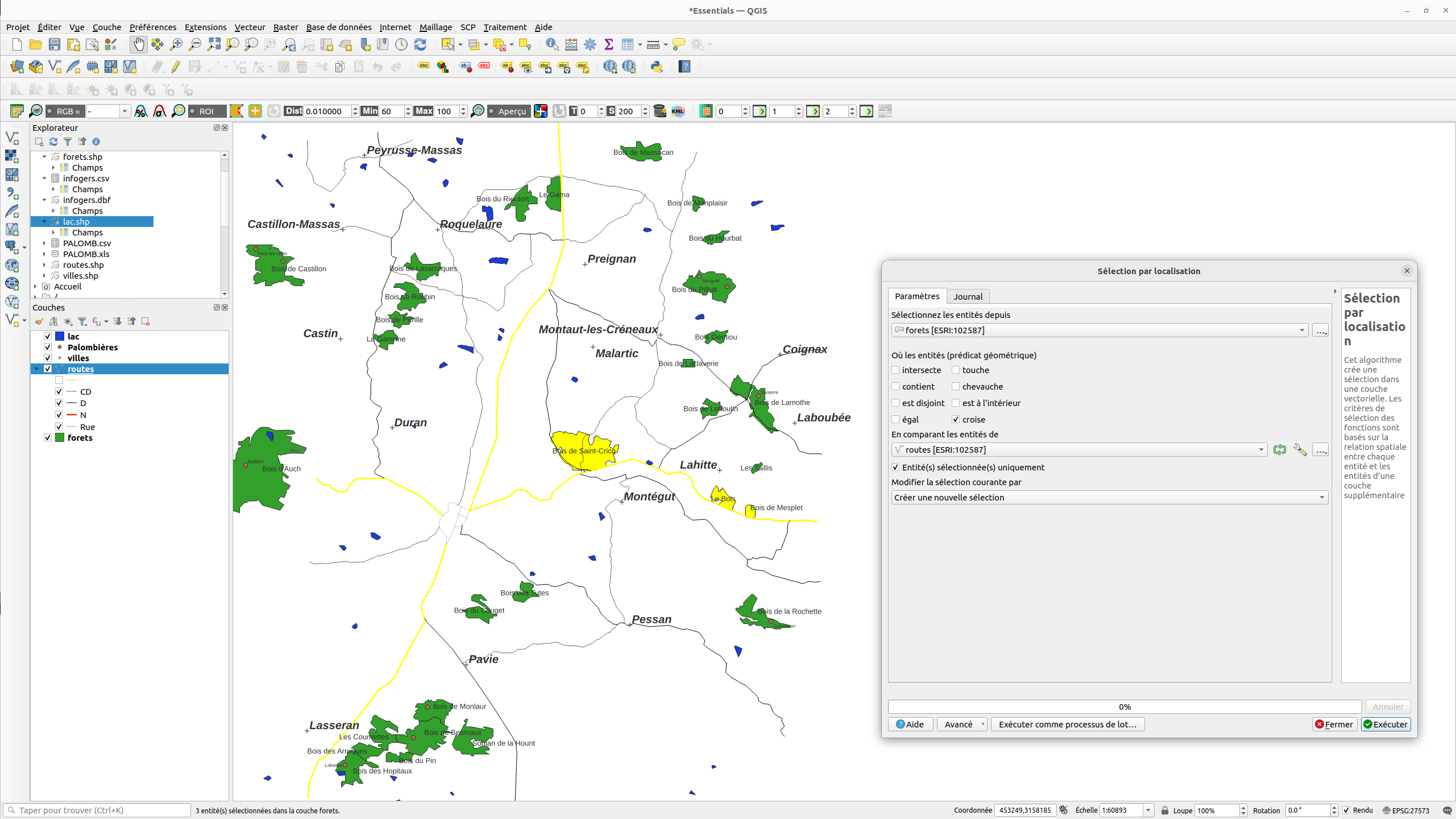

Sélection par localisation: Relativement aux entités d’une autre couche
-
$\rightarrow$ Forêts traversées par une nationale
Géotraitement
Les géotraitements
A une couche
Une seule couche $\rightarrow$ Tjrs se demander: quid des attributs obtenus??
-
Tampon: Points de la carte à une distance bornée des entités $\rightarrow$ couche polygonale
-
$\rightarrow$ Points à moins de 100m d’une nationale
-
Centroids: Centre de gravité (pixels, polygones)
-
Enveloppe convexe: Retire les “coins rentrants”
-
..
A plusieurs couches
Deux couches $\rightarrow$ Tjrs se demander: quid des attributs obtenus??
-

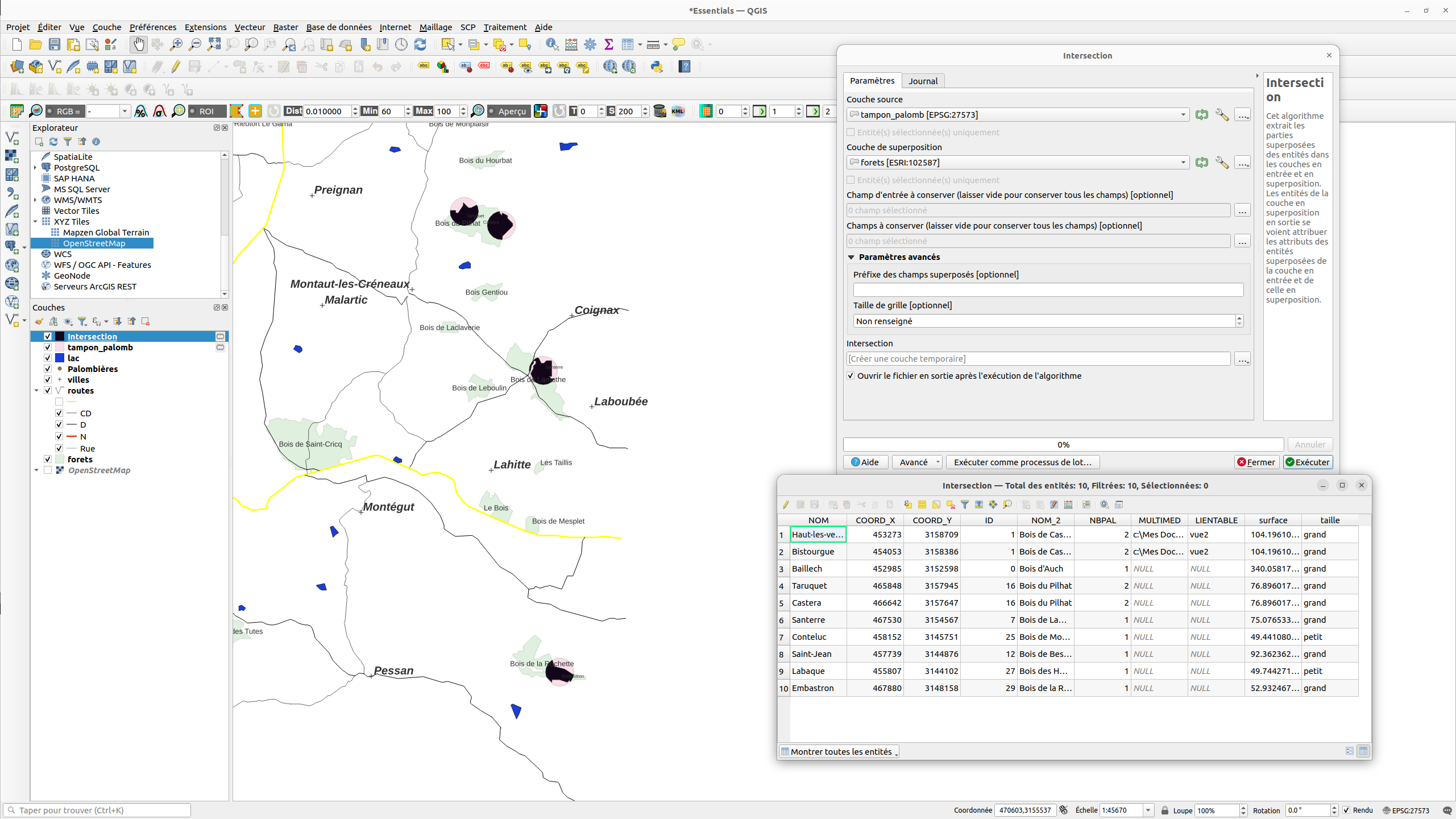

Intersection
-
$\rightarrow$ Zones de forêts proche de palombières
-

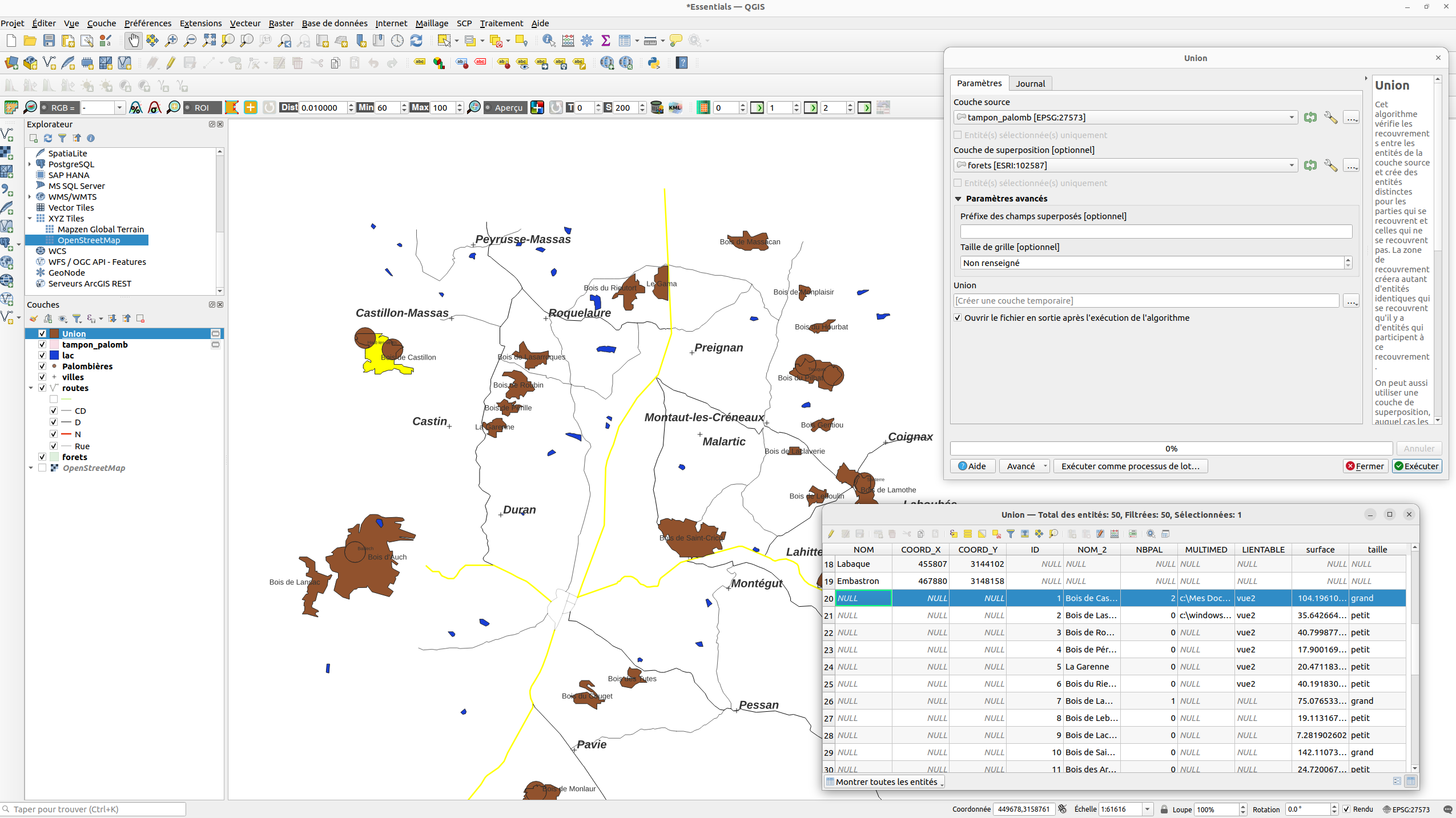

Union
-
$\rightarrow$ ..Et celles qui en sont loin grâce à une union et une selection. Il existe aussi l’outil “Différence”...
-
etc..
Les jointures
Les jointures
Jointure attributaire
Les jointures attributaires
-

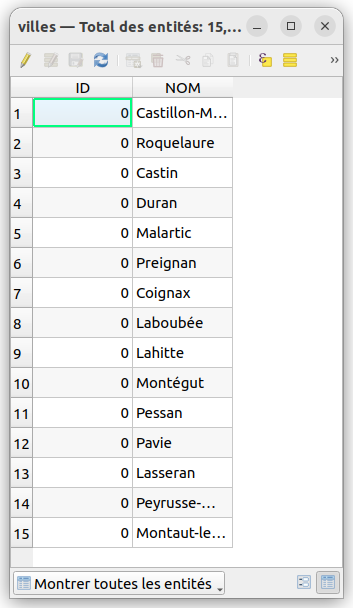

Correspondance entre deux tables via une colonne commune

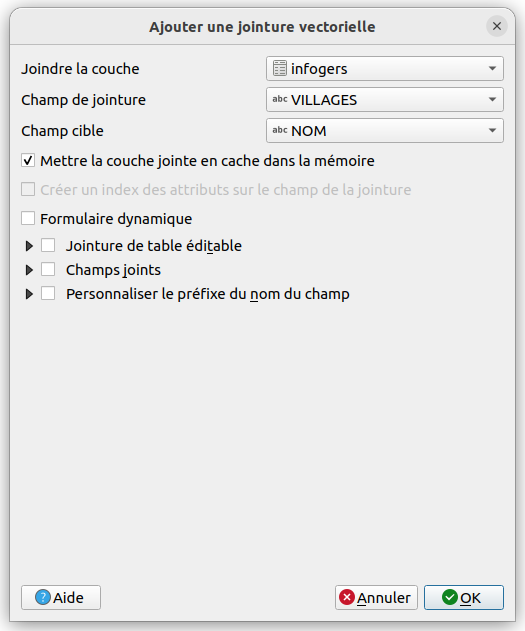

Fusion dans la Table attributaire $\Longrightarrow$

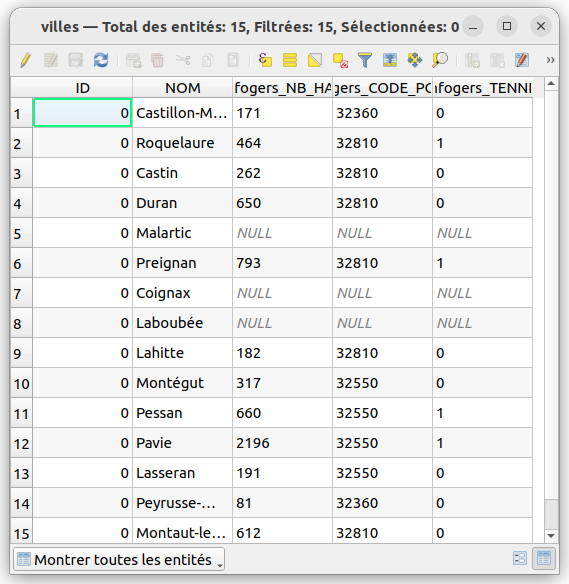

Résultat $\Longrightarrow$
Jointure spatiale
La jointure spatiale $\rightarrow$ Un des outils les plus fondamentaux des SIG
-

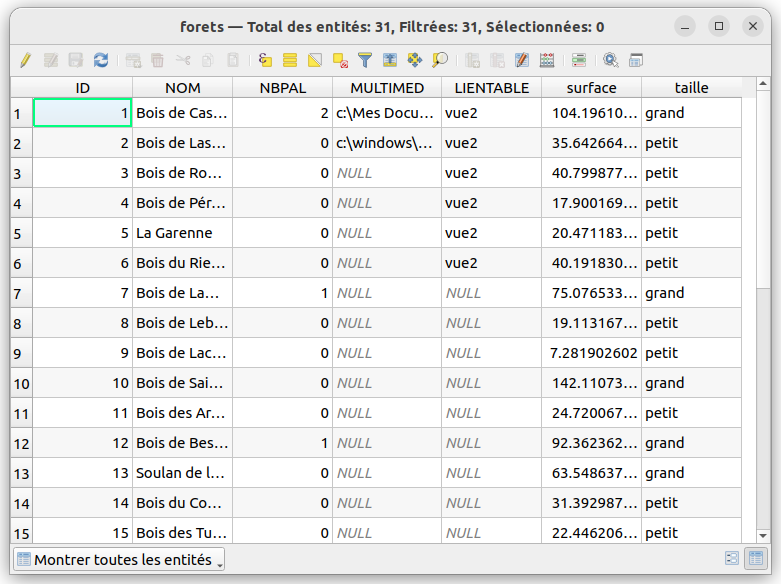

Correspondance de deux couches par coïncidence spatiale
-
Attention: même SRID
-

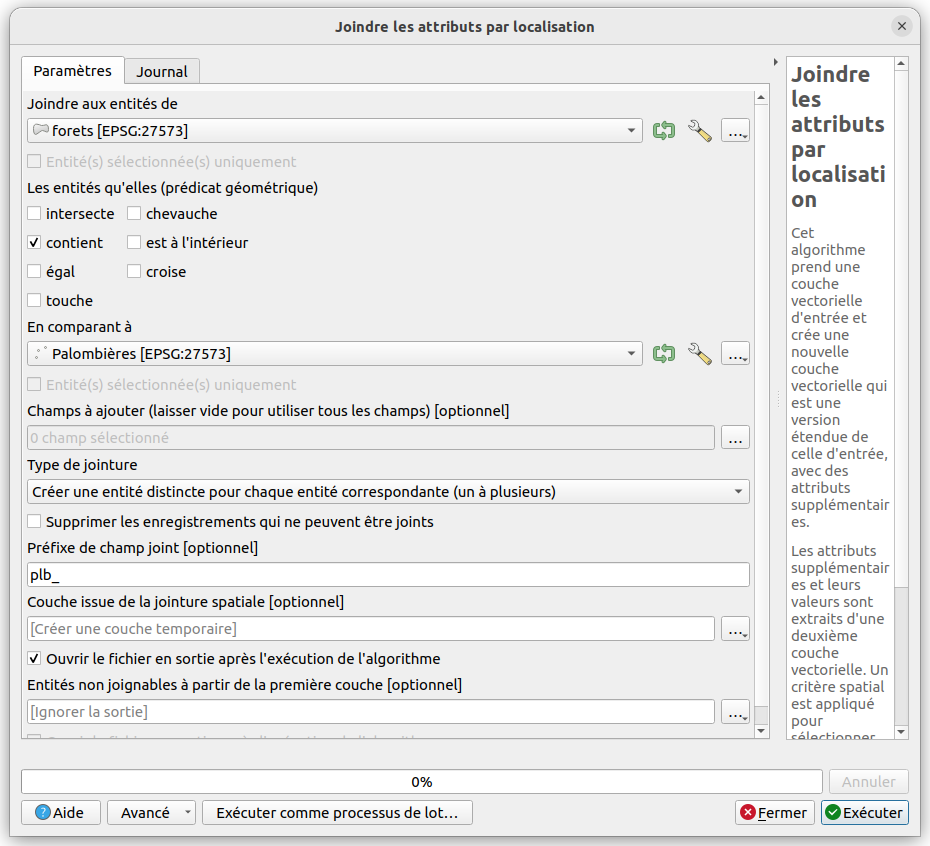

“Joindre les attributs par localisation”
“un à plusieurs: "

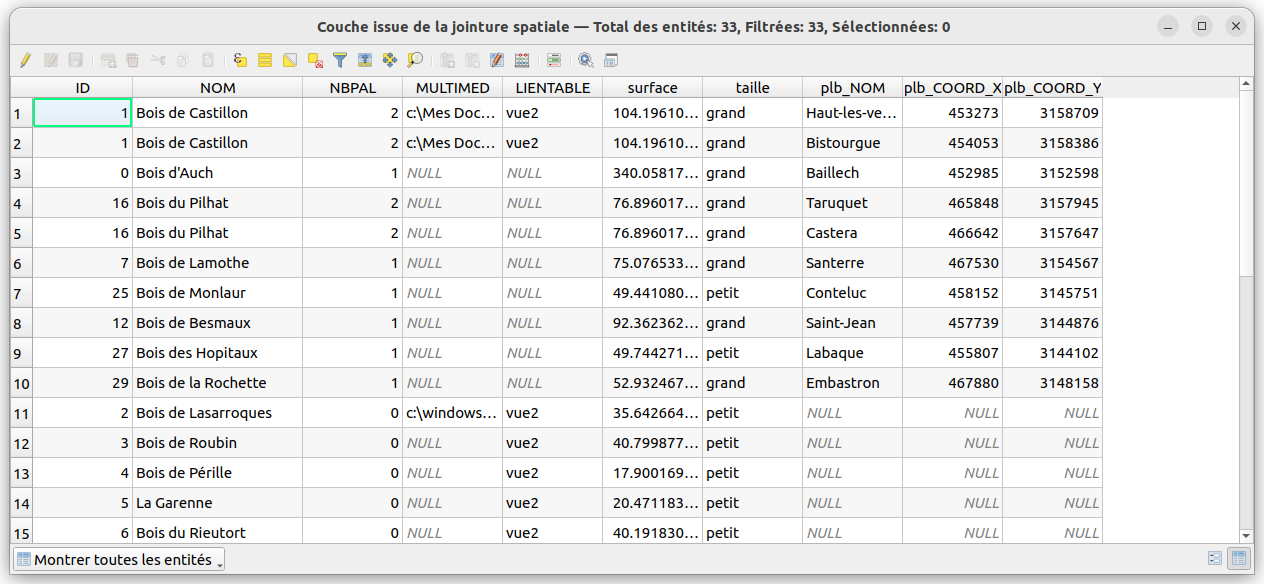

Résultat $\Longrightarrow$

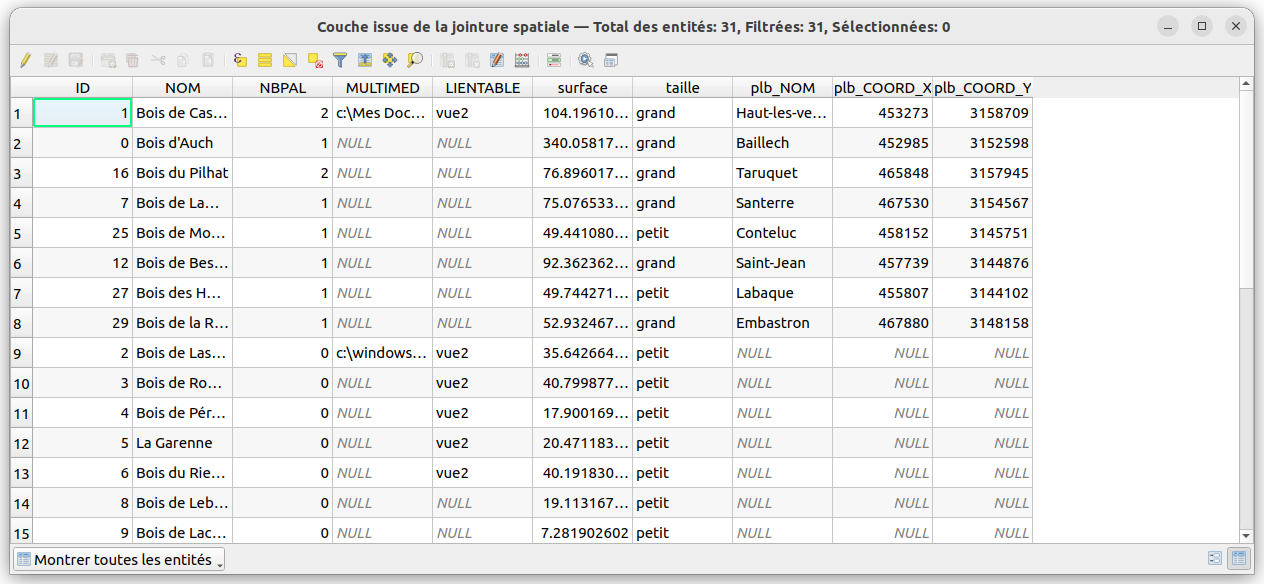

ou si “un-à-un”:
Merci de votre attention!
